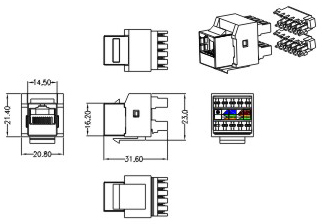

Range of Products >>Telecommunication  >> Keystone Jack  >>  N-4014











ELECTRICAL:

1.  Voltage rating: 125 V                                                                                                   2.  Current rating: 1.5 AMP                                                                                               3.  Contact resistance: 100 Milliohms MAX                                                                   4.  Insulation resistance: 1000 Megohms MIN @ 500 VDC                                  5.  Dielectric strength: 750 VAC RMS 60Hz, 1MIN

ENVIRONMENTAL:

1.  Storage: -40°TO +85°                                                                                             2.  Operation: 0°TO 70°   Conform to TIA/EIA 568B Category 5e Mates with modular plug conforming to FCC part 68, Subpart F.

MECHANICAL:

1.  Shield material: Brass T=0.30mm Nickel plating                                                  2.  Housing material: PC UL94V-0                                                                                          3.  Insert material: Flame retardancy ABS UL94V-0                                                         4.  PCB material: FR-4   Thickness:1.6mm                                                                       5.  Contact material: Phosphor bronze stamp PIN T=0.35mm                                              6.  IDC Contact material: Phosphor bronze T=0.50mm with nickel plating              7.  Wire: AWG 24-26
